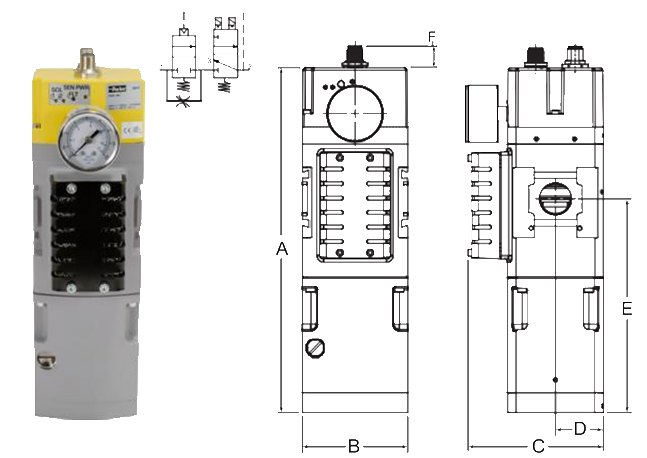

帶軟啟動

(1.44)

外部監控

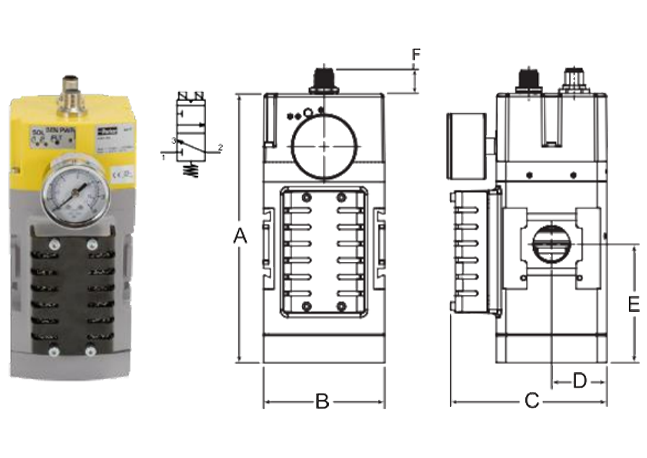

無軟啟動

閥門類型

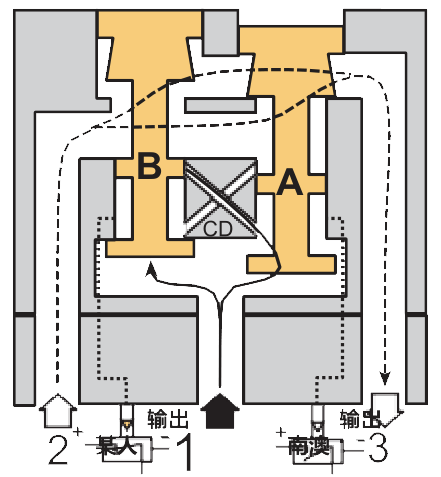

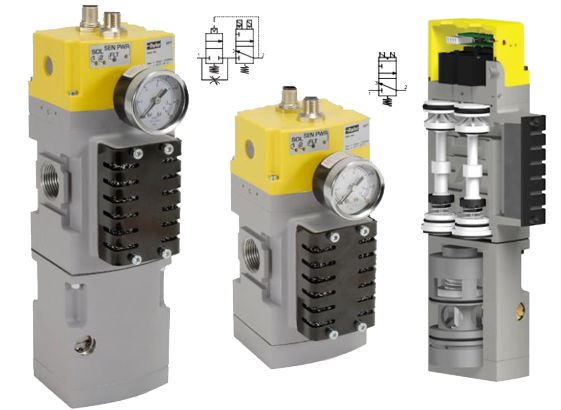

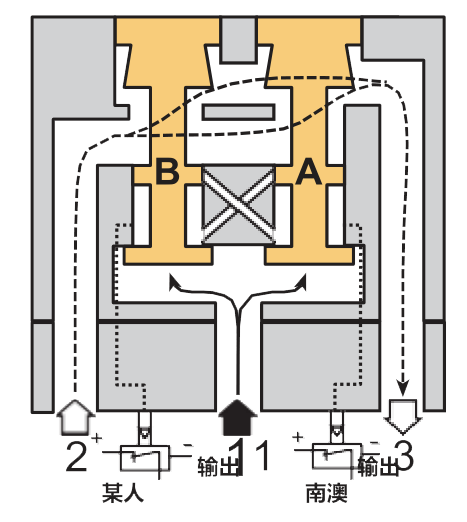

外部監控、冗余、雙提升閥芯

工作電壓

24V直流

慢啟動

選修的

電氣連接

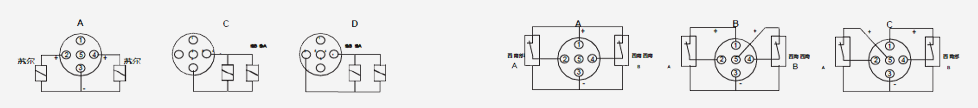

兩個 M12 連接器

閥門功能

3/2 路，常閉

切換時間1-2（ms）

23.3

筑屋材料

鑄鋁

切換時間2-3（ms）

42.7

密封件

丁腈橡膠

占空比 （％）

100%

緊固件

不銹鋼/黃銅

工作電壓（直流）

21.6 至 26.4

消音器

鋼制、無堵塞安全設計

標稱功率

重量 啟動千克（磅）

2.9 (6.5) 帶軟啟動

1.9 (4.2) 無軟

每個電磁線圈在

24V 直流（瓦）+/- 10% 1.2 W

根據 EN ISO 13849-1，該安全閥適用于類別 4、Ple、sil 3。（經過 cCSAus 認證并帶有 CE 標志）

每個壓力傳感器在

24V直流 1.2 W

推薦過濾

機械指令的目標是保護人類和環境免受各類機械引起的事故的影響。基于標準 EN13849 [機器安全；控制系統的安全相關部分]這些標準建立了評估安全相關控制系統的程序。

這確保安全不僅僅關注組件可靠性，而是引入常識性安全原則，例如安全相關控制部件的冗余、多樣性和故障安全行為

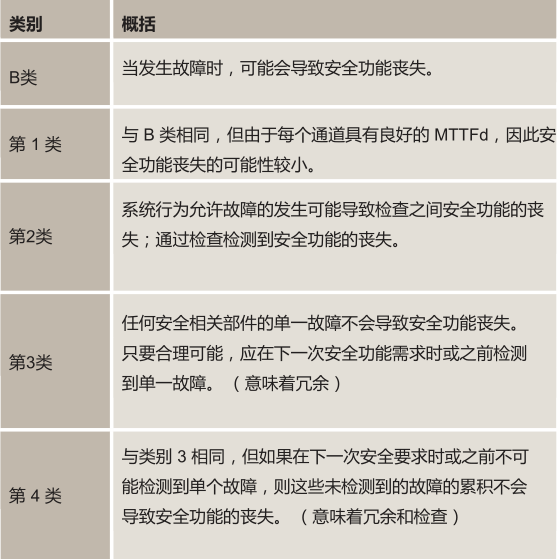

基于風險評估的所需性能等級 (PLr) 現在通常用于確定控制系統和機械應用所需的安全等級。性能等級（PL）基于原有的B、1、2、3、4安全類別、診斷能力、平均危險故障時間（MTTFd）和共因故障（CCF），定義給定安全功能的安全等級。

機械指令的新 EN 13849 標準規定，當安全控制電路的性能水平等于或大于應用程序所需的性能水平時，機器是安全的。在確定所需的性能水平時，風險越大，對控制系統的要求越高。

PLr ≦PL

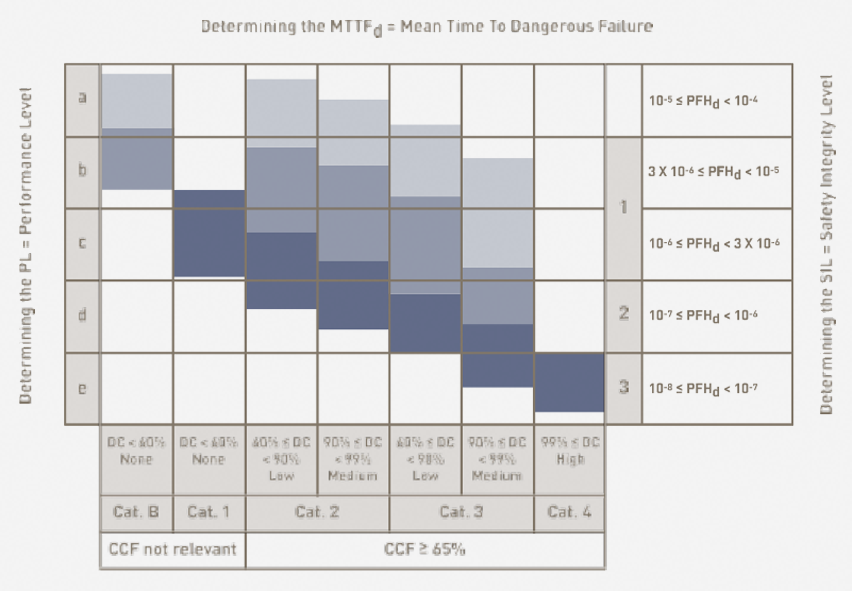

根據 EN 13849-1 確定 PL

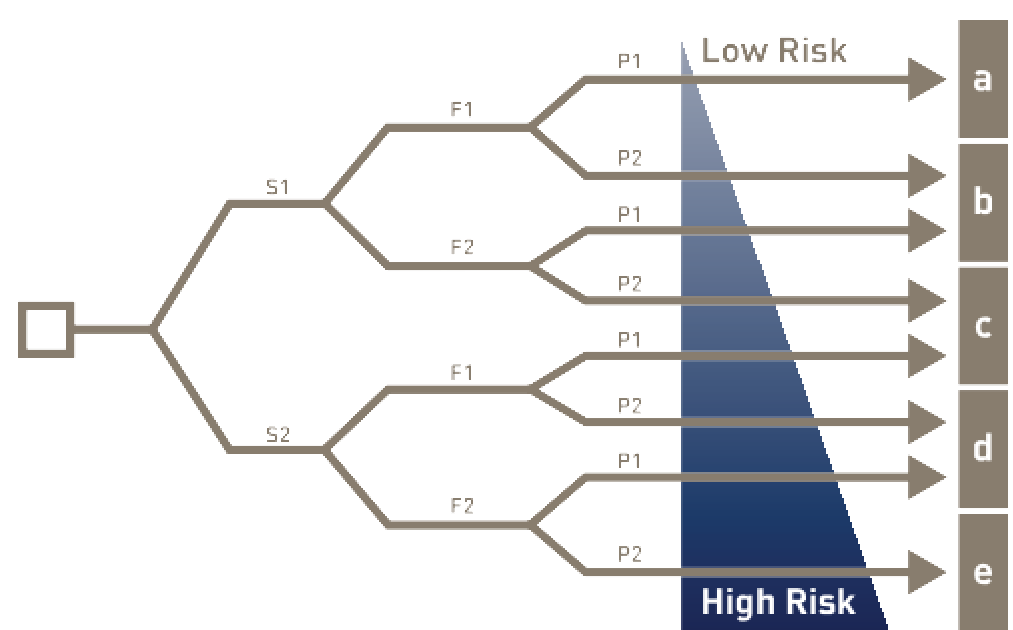

風險圖可用作確定安全功能所需性能水平 PLr 的指南。

風險參數

(S) 傷害的嚴重程度

S1 輕微（通常可逆的損傷）

S2 嚴重（通常是不可逆轉的傷害或死亡）

(F) 暴露于危險的頻率和/或持續時間 F1 很少到不頻繁和/或短暫

F2 頻繁到連續和/或長時間

(P) 避免危險的可能性

P1 避免危險的可能性 P2 幾乎不可能
